随着汽车和工业电力需求的增加，针对多相及基于模块化设计的需求也在增加。多相或多模块电路板的设计过程繁冗而耗时。在这篇altium技巧文章中，将介绍如何轻松复制、粘贴现有原理图和布局，来创建多相或多模块设计。

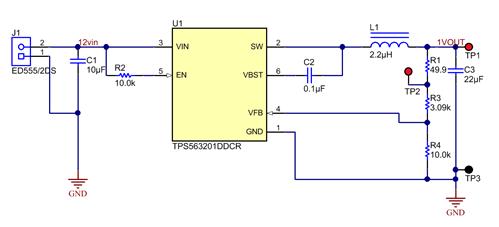

步骤1：在altium中建立一个简单的降压转换器原理图（图1）。

图1：altium原理图

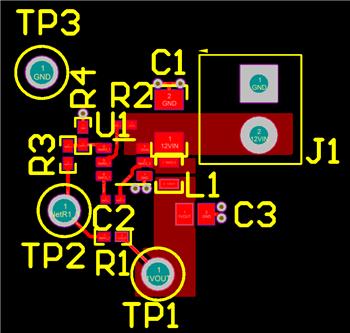

步骤2：更新印刷电路板（pcb），并布局组件。按照常规方法多边形灌铜，并连接所有的网络（图2）。

图2：altium中的布局

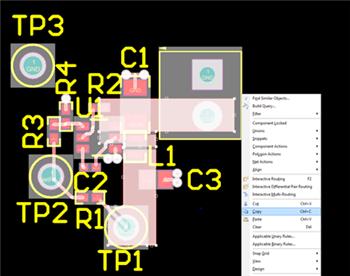

步骤3：通过点击和拖动选择想要复制的组件；然后右键单击并选择复制（图3）。

图3：步骤3的屏幕截图

复制后，altium会要求提供一个参考点；点击一个特定组件。

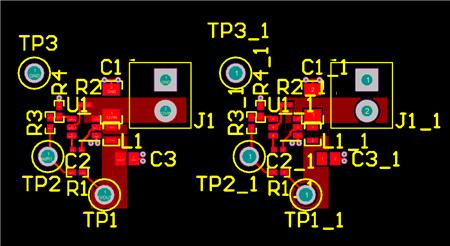

步骤4：如图4所示，在现有组件旁粘贴新组件。altium将在每个参考标志旁添加“_1”，表示它是一个复制的组件。

图4：altium中显示复制组件的布局

现在，已成功将组件复制到布局中，需在原理图窗口执行同样的操作，然后链接组件。

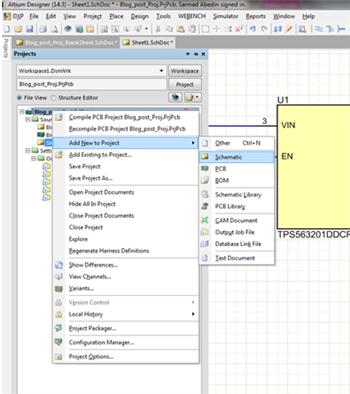

步骤5：在projects（项目）窗口中右键单击该项目名称，然后单击add new to project（添加到新项目）；然后单击schematic（原理图）（图5）。系统将提供一个新原理图表格，以便将组件复制到该表格中。

图5：步骤5的屏幕截图

步骤6：将图1中的原理图复制粘贴到新工作表。必须将“_1”添加到所有新的组件，然后才能将原理图与当前布局链接。操作时，可以使用altium中的smart edit（智能编辑）选项。

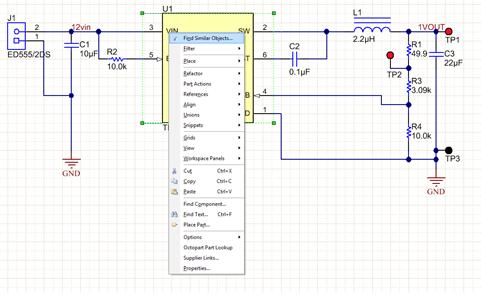

步骤7：右键单击u1（新表），然后选择find similar objects（查找相似对象）（图6）。在弹出的菜单中点击确定。

图6：步骤7的屏幕截图

altium将突出显示原理图上的所有组件，并打开sch inspector窗口。

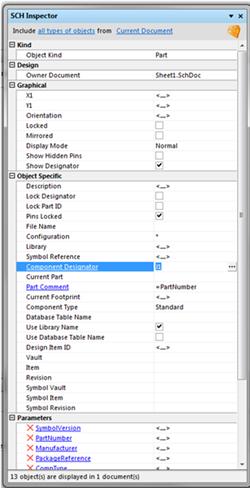

步骤8：单击component designator（组件标示符）右边的“...”按钮（图7）。

图7：步骤8的屏幕截图

步骤9：在smart edit（智能编辑）窗口中，单击formula（公式）选项卡（图8）。

图8：步骤9的屏幕截图

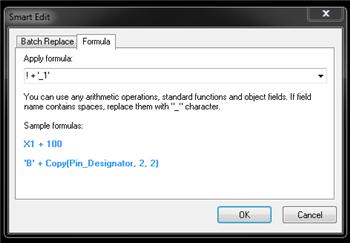

步骤10：在应用公式字段中，键入“! '_1'”（不加引号），然后单击确定（图9）。

图9：步骤10的屏幕截图

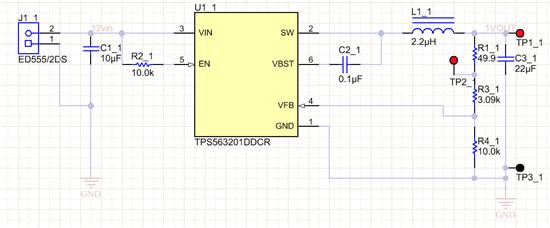

altium将把“_1”添加到现有的参考标志符。现在将匹配布局（图10）。

图10：修订后的原理图

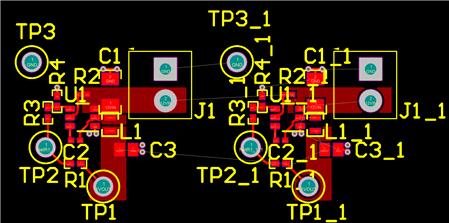

步骤11：在原理图窗口，更新pcb（设计>更新），查看网络是否出现，如图11所示。

图11：altium中修订后的布局

您还须将“_1”添加到不想与之共享模块的任何网络。遵照相同的smart edit（智能编辑）程序。

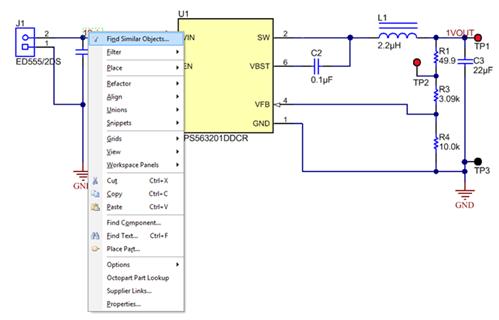

步骤12：右键单击任何网络标签。选择find similar objects（查找相似对象），然后单击确定（图12）。altium突出显示所有网络后，单击关闭想共享模块的网络，比如vin等。

图12：步骤12的屏幕截图

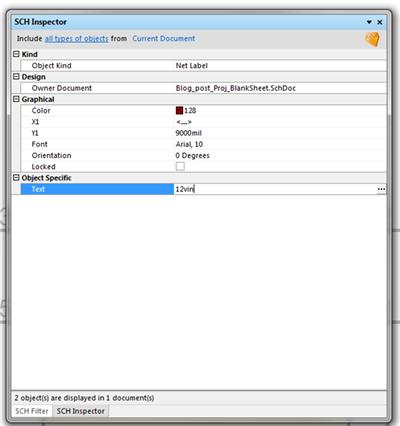

步骤13：在sch inspector窗口中，单击text（文本）右侧的“...”（图13）。

图13：步骤13的屏幕截图

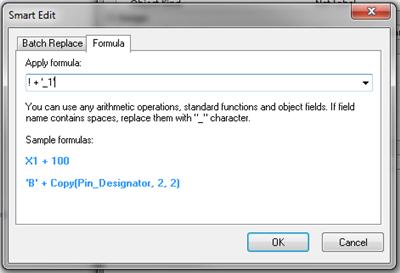

步骤14：在smart edit（智能编辑）窗口中，单击应用公式字段，然后键入! '_1'。单击确定（图14）。

图14：步骤14的屏幕截图

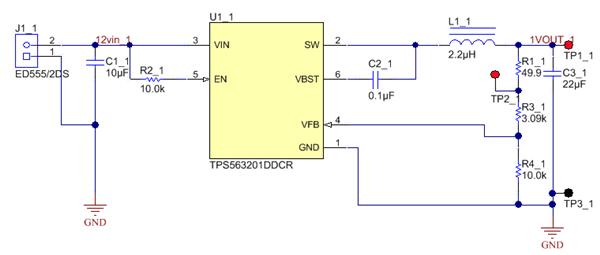

现在所有的网络旁边都标有“_1”，表示它们来自您的原始模块。新原理图表将类似于图15。

图15：修订后的altium原理图

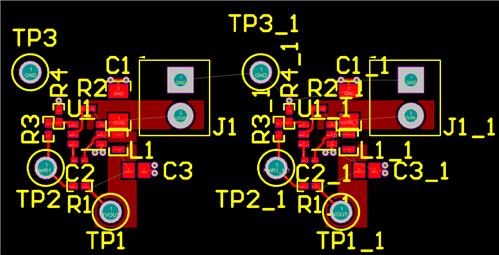

步骤15：更新pcb；将看到新的网络名（图16）。现在，两个模块/相位之间共享的唯一网络是gnd网络。

图16：altium中修订后的布局

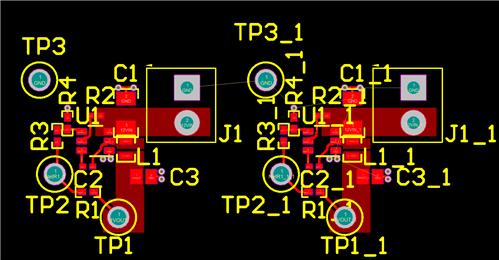

灌铜将被拷贝过来，但您需要将其重命名为新的网络（图17）。

图17：altium中修订后的布局

当您在altium中制作多相或多模块pcb时，这些步骤将会为您节省大量的时间，同时帮助设计师将他们的产品更快地推向市场。

尤其在电流共享设计中，布局即使有微小的差异，也会导致不均等共享。因此使用复制和粘贴的另一个重要原因是，它有助于减少由各个元件布局位置而产生的微小差异。
