usb、sd卡、mmc卡、dvi/hdmi、can等接口，因为用户使用中经常性热插拔，板上的芯片非常容易受静电影响。这样对于接口就要加上保护器件防止损坏芯片。

usb1.1、usb2.0、sd卡、mmc卡等接口，因为用户使用中经常性热插拔，板上的芯片非常容易受静电影响。这种应用场合不能使用普通的稳压管等信道进行保护，因为稳压管的反应速率太慢、且容性负载较大，会影响信道上的数据通信。nxp特提供以下方案供客户参考。

一、usb2.0的保护（prtr5v0u4d用于双路usb）

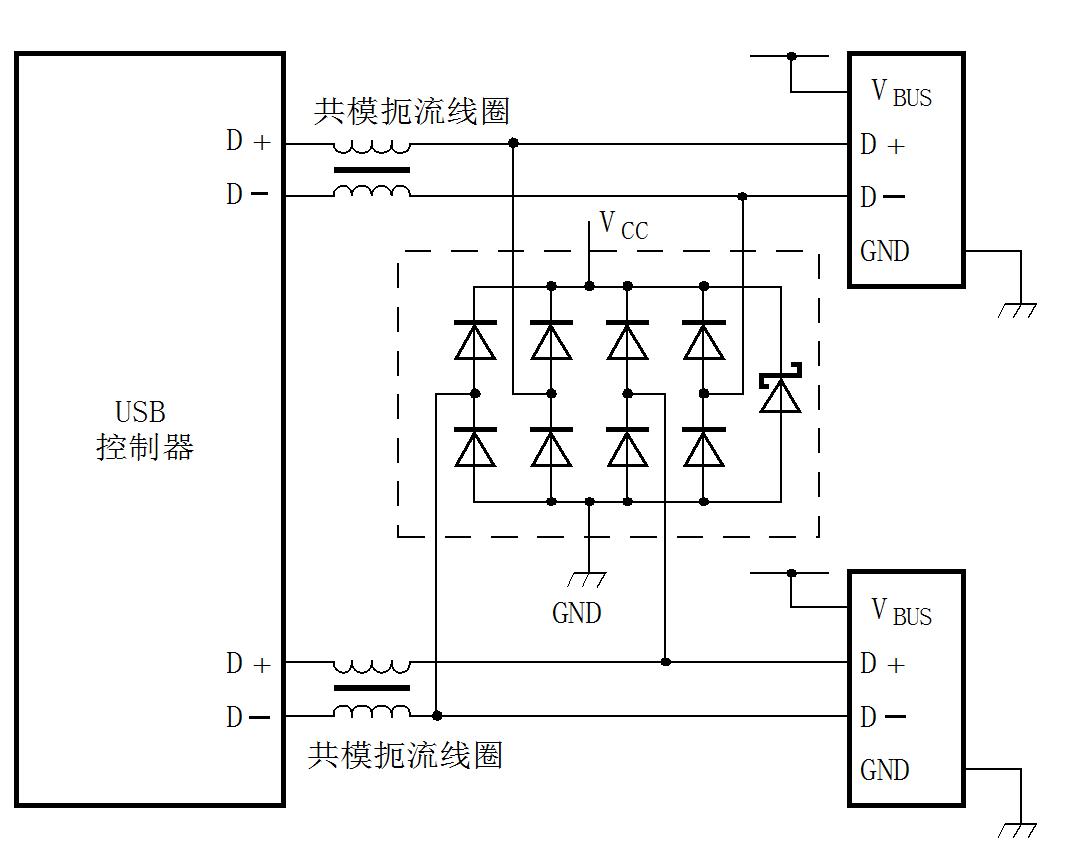

下图为prtr5v0u4d在双路usb应用中的连接示意图。

图13.22 prtr5v0u4d在双路usb中的应用

二、sd卡的保护

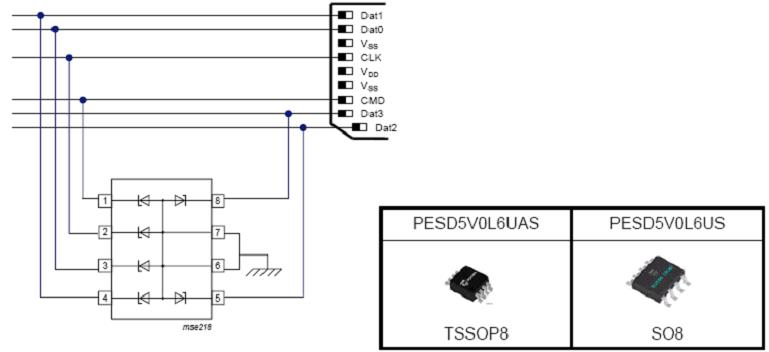

下图为pesd5v0l6as / pesd5v0l6us 在sd卡保护电路中的连接示意图。

图13.23 esd器件在sd卡保护电路中的应用1

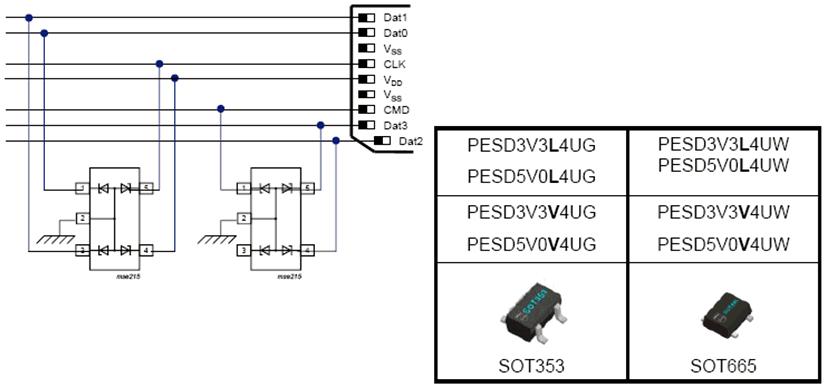

    下图为pesd3v3l4ux / pesd5v0v4ux 在sd卡保护电路中的连接示意图。

图13.24 esd器件在sd卡保护电路中的应用2

三、mmc多媒体卡的保护

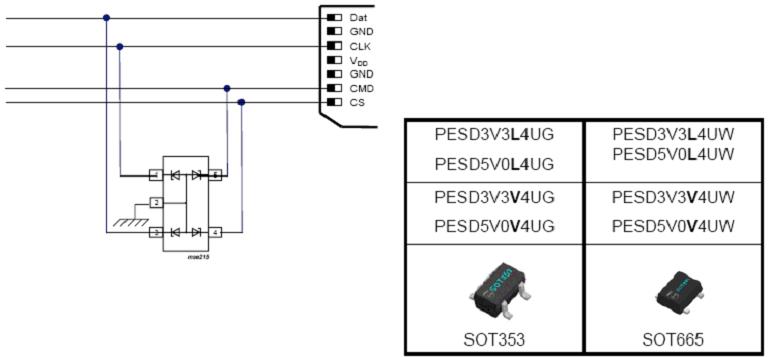

下图为pesd3v3l4ux / pesd5v0l4ux / pesd3v3v4ux / pesd5v0v4ux 在mmc多媒体卡保护电路中的连接示意图。

图13.25 pesd器件在mmc多媒体卡保护电路中的应用

四、dvi/hdmi的保护

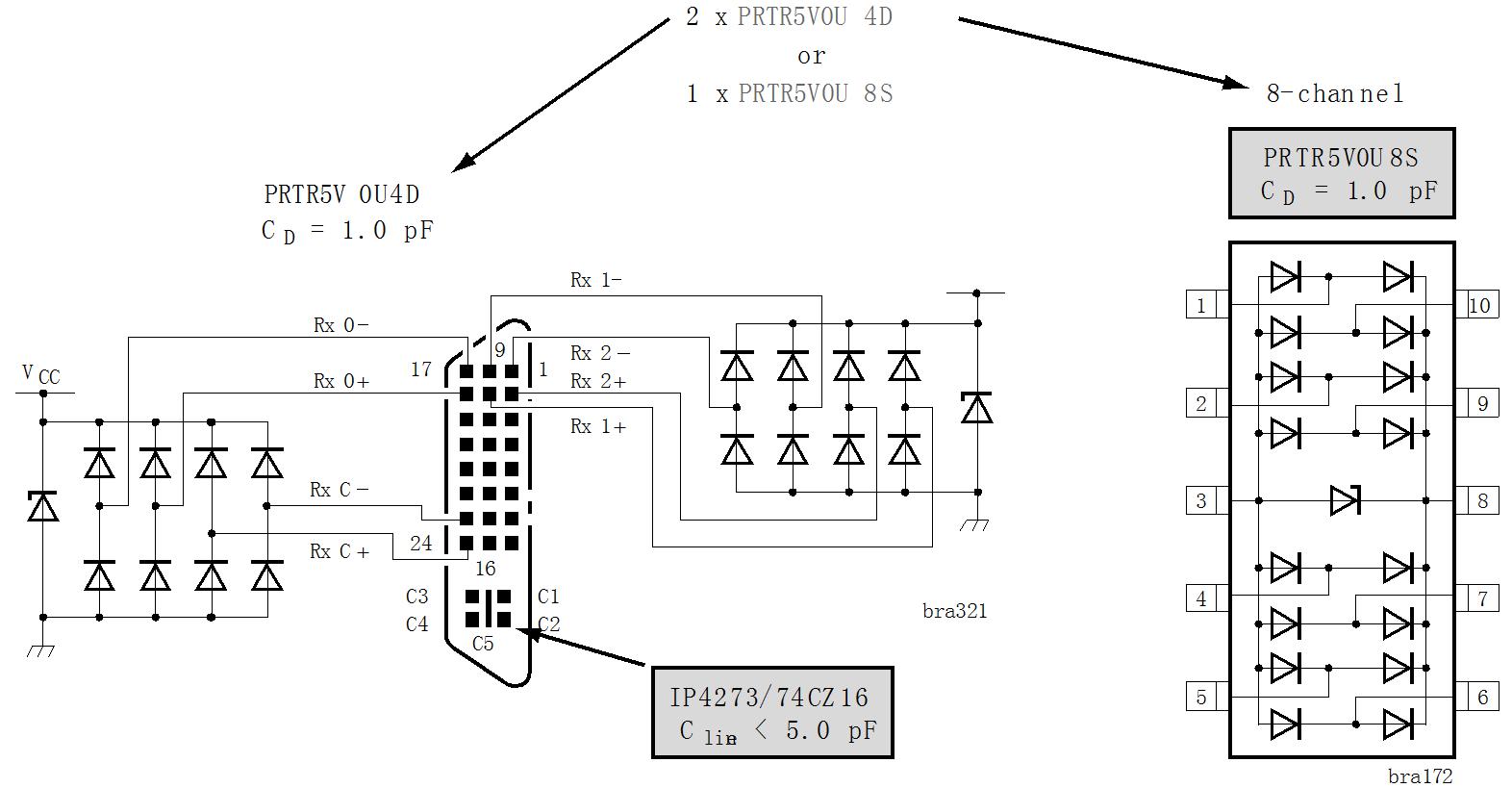

dvi和hdmi接口已常用于数字视频与音频和显示平板的连接。由于高频信号（最高达1.6ghz）的处理要求这些数据线配置极低的线路电容。philips提供了独特的1pf的线路电容保护器件。性能继续维持8 kv的可接触的iec61000-4-2标准。下图为nxp esd器件在dvi / hdmi接口保护电路中的连接示意图。

图13.26 nxp esd器件在dvi / hdmi接口保护电路中的应用

五、独立audio/video的保护

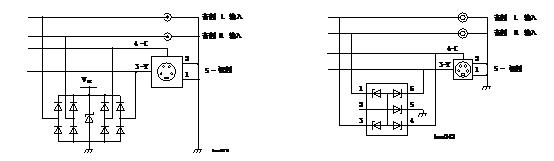

下图为prtr5v0u4d / pesd5v0l4ux在独立audio/video接口保护电路中的连接示意图。

图13.27 esd保护器件在独立audio/video接口保护电路中的应用

六、s-video/audio的保护

下图为prtr5v0u4d / pesd5v0l5ux在s-audio/video接口保护电路中的连接示意图。

图13.28 esd保护器件在独立audio/video接口保护电路中的应用

七、scart接头的保护

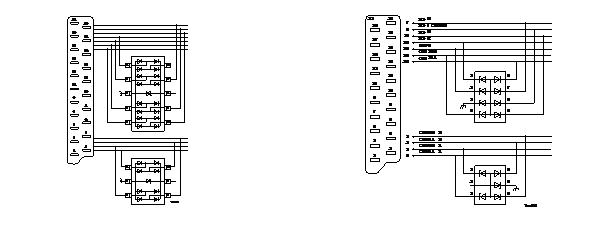

scart接口在电视机到录像机，机顶盒，dvd录像机和人造卫星接收器的连接中得到了广泛的应用。由于这些应用中使用了敏感的ic器件，esd保护显得非常重要。尤其是视频和音频信号线。nxp推荐以下器件供客户参考pesd5v0l5ux / pesd5v0l7bx。

图13.29 esd保护器件在scart接口保护电路中的应用

八、ip芯片在sim卡保护中的应用

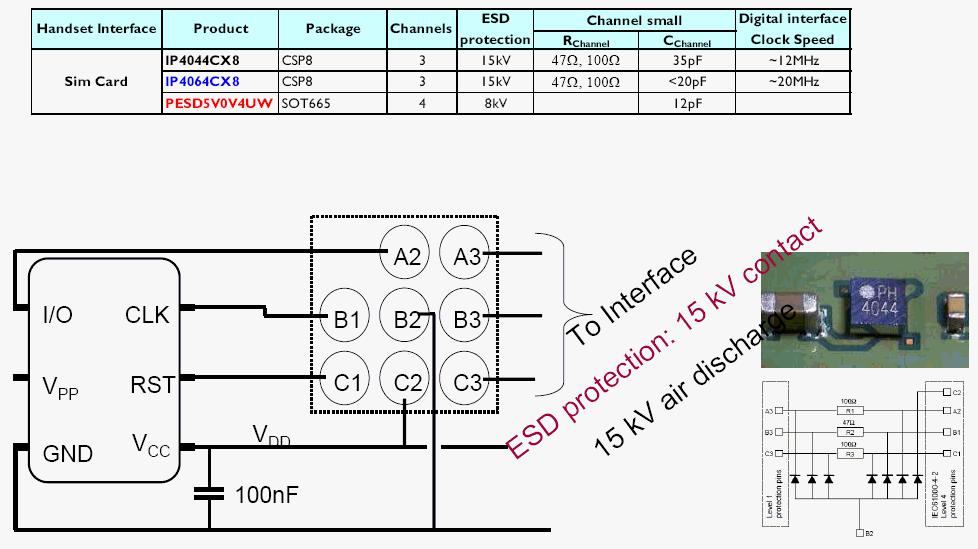

下图为ip系列esd保护器件在sim卡保护电路中的连接示意图。

图13.30 ip 系列器件在sim卡保护电路中的应用

九、ip芯片在sd /mmc多媒体卡保护中的应用

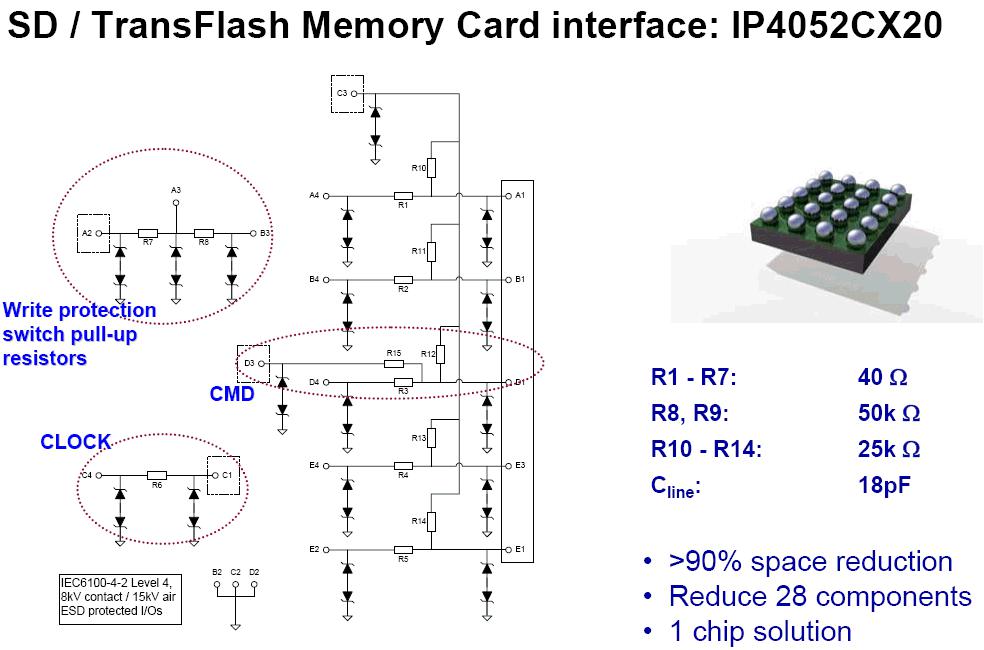

下图为ip系列esd保护器件在sd/mmc多媒体卡保护电路中的应用示意图。

图13.31 ip系列器件在sd/mmc多媒体卡保护电路中的应用

十、汽车can和lin总线的保护

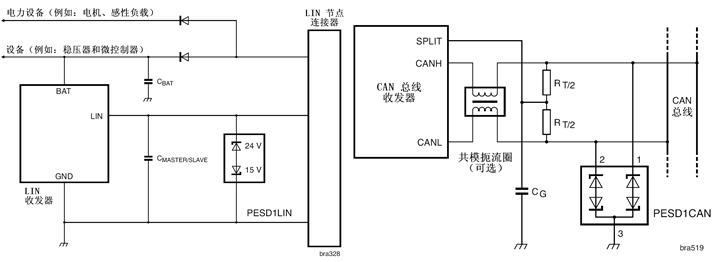

can总线、lin总线初期主要应用于汽车电子中，目前两种总线已经广泛应用各种中短距离总线场所，如工控、汽车电子等恶劣环境中。nxp推荐您在此类接口中加入esd保护器件以增强您的系统的可靠型，推荐连接示意图如下所示。

图13.32 nxp esd器件在can bus / lin bus中的应用
