开关稳压器占空比的重要性

发布时间:2023-11-08 发布时间:
|

开关稳压器使用占空比来实现电压或电流反馈控制。占空比是指导通时间(ton) 与整个周期时长(关断时间 (toff)加上导通时间)之比,定义了输入电压和输出电压之间的简单关系。更准确的计算可能还需要考虑其他因素,但在以下这些说明中,这些并不是决定性因素。开关稳压器的占空比由各自的开关稳压器拓扑决定。降压型(降压)转换器具有占空比 d,d = 输出电压 / 输入电压,如图 1 所示。对于升压型(升压)转换器,占空比 d = 1 –(输入电压 / 输出电压)。

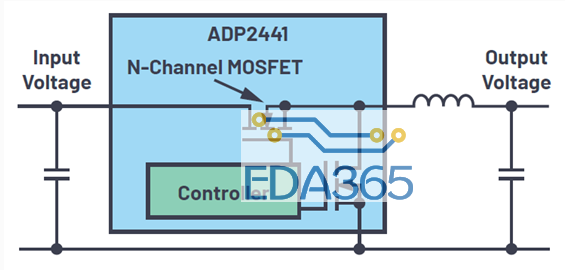

图 1. 采用 adp2441 的典型降压型开关稳压器。

这些关系仅适用于连续导通模式(ccm)。在这个模式下,电感电流在时间段 t 内不会降至 0。以额定负载工作的电路一般使用这种模式。在低负载下,或者间歇性工作时,线圈电流在关断时间放电。这个模式称之为断续导通模式(dcm)。这两种工作模式在特定输入电压和输出电压下,都有自己的占空比关系。

图 2 所示为时域中的开关行为示例。在这个示例中,我们考虑在非间歇工作模式下的降压型开关稳压器;即,在连续导通模式下。占空比与开关频率无关。时段 t 一般在 20 μs (50 khz)和 330 ns (3 mhz)之间。如果输入电压和输出电压的值相同,那么需要占空比 = 1。这意味着,只存在导通时间,不存在关断时间。但是,并非每个开关稳压器都能实现。如图 1 所示,为了实现这个占空比,高压侧 mosfet 必须持续导通。如果这个开关设计为 n 通道 mosfet,其栅极电压需要高于电路的输入电压,器件才能运行。

如果每次导通之后都需要关断一定时间(占空比<1 时的情形),根据电荷泵原理,可以轻松生成比电源电压高的电压。但是,对于 100%占空比,这不可能实现。所以,对于占空比为 100%的开关稳压器,要么采用不依赖开关稳压器 mosfet、独立运行的精密电荷泵,要么将图 1 所示的高压侧开关设计为 p 通道 mosfet。这些都会导致工作量和成本增加。

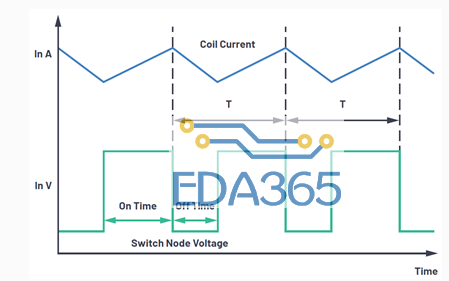

图 2. 降压型开关稳压器开关的时域表示(ccm 模式下线圈电流)。

图 3 所示为开关稳压器 adp2370,该稳压器通过将 p 通道 mosfet 用作高压侧开关来实现 100%占空比。对于这种类型的降压转换器,输入电压可以降低至非常接近输出电压。将 p 通道开关集成到开关稳压器中,可以避免产生额外成本。

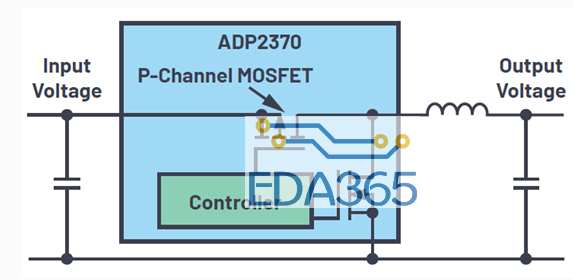

图 3. 可实现 100%占空比的开关稳压器示例。

如果应用要求输入电压能够降至非常接近输出电压设置点的水平,则应选择允许占空比 = 1 或 100%的开关稳压器。

adp2370

输入电压范围:3.2 v 至 15 v,输出电流:800 ma

省电模式(psm)下静态电流小于 14 ?a

效率:>90%

force pwm 引脚(sync),600 khz/1.2 mhz 频率引脚(fsel)

固定输出:0.8 v、1.2 v、1.5 v、1.8 v、2.5 v、3.0 v、3.3 v、5 v 和可调选项

占空比能力:100%

初始精度:±1%

低关断电流:<1.2 ?a

快速输出放电(qod)选项(adp2371)

可与外部时钟同步

8 引脚、0.75 mm × 3 mm × 3mm lfcsp (qfn)封装

adisimpower 设计工具支持
