在通讯及pc应用无处不在的今天，ups电源也得到了大量的应用。所谓ups（uninterruptible power system），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给计算机、计算机网络系统或精密仪器提供不间断且高质量的电力供应。

目前市场上流行的ups主要有3类：后备式、***式和线上交错式。

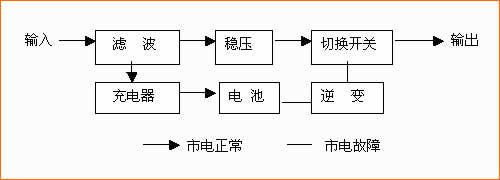

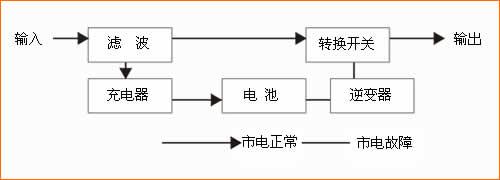

图1：后备式ups运作框图

后备式又称为非***式不间断电源（off-line ups），它只是“备援”性质的ups，市电直接供电给用电设备也为电池充电（normal mode），一旦市电供电品质不稳或停电了，市电的回路会自动切断，电池的直流电会被转换成交流电接手供电的任务（battery mode），直到市电恢复正常，“ups只有在市电停电了才会介入供电”，不过从直流电转换的交流电是方波，只限于供电给电容型负载，如电脑和监视器。

图2：***式ups运作框图

***式ups（on-line ups）的运作模式为“市电和用电设备是隔离的，市电不会直接供电给用电设备”，而是到了ups就被转换成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备；市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电，“ups在用电的整个过程是全程介入的”。

图3：***互动式ups运作框图

***互动式（line-interactive ups），基本运作方式和离线式一样，不同之处在于线上交错式虽不像***式全程介入供电，但随时都在监视市电的供电状况，本身具备升压和减压补偿电路，在市电的供电状况不理想时，即时校正，减少不必要的“battery mode”切换，延长电池寿命。

如上所述，无论是哪一类ups，都会有逆变的环节，而逆变可分为：推挽式、半桥式、全桥式。下面以全桥式逆变来说明。

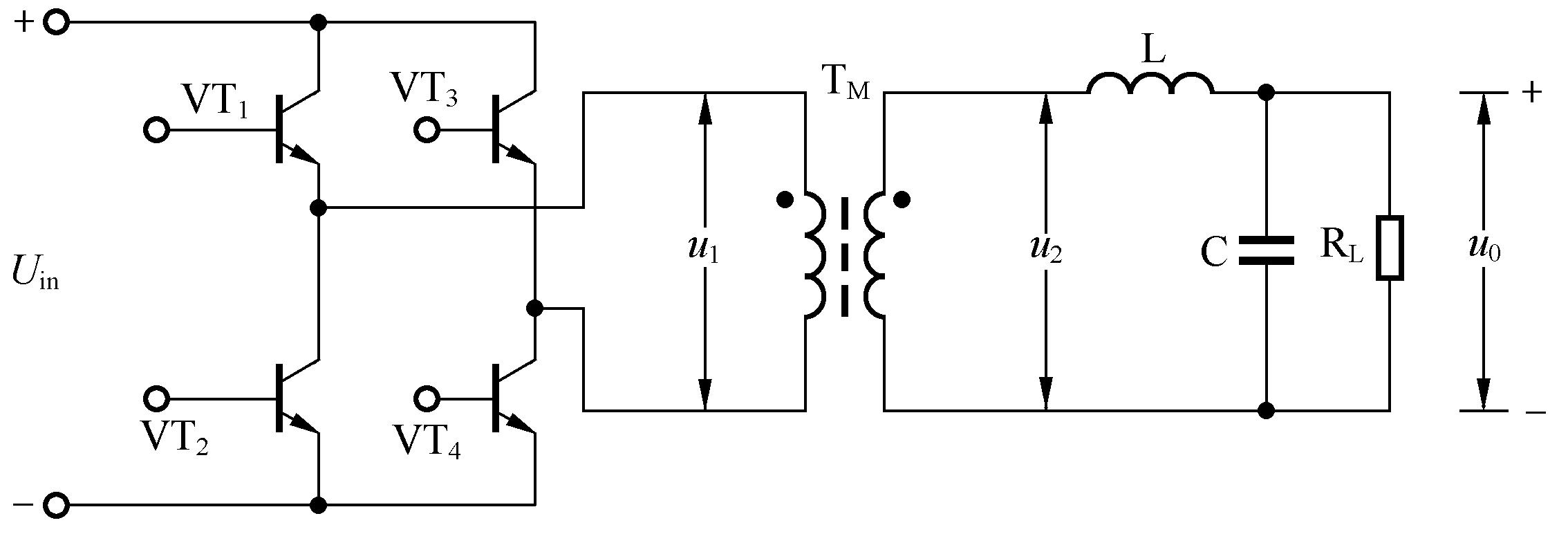

图4：全桥式逆变电路

在实际应用中，对于mos管等的驱动，既需要很好的驱动能力，又对隔离有需求。而世强代理的silicon labs，作为业内著名的精密混合信号供应商，它推出的si823x就可以很好地解决这个问题。关于si823x物料更多的资讯方案可以在世强元件电商平台上下载。

图5：世强si823x器件内部模块框图

世强代理的si823x 驱动器采用 silicon labs 自主研发的硅隔离技术，提供符合 ul1577的 5 kvrms 耐受电压以及 60 ns 快速传送时间。驱动器输出可连接到相同或独立的地线进行接地，或者连接到正或负电压。单个控制输入(si8230/2/3/5/6) 或 pwm 输入 (si8231/4) 配置提供滞后 >400 mv 的 ttl 级兼容输入。高度的集成、低传送延时、较小的外形及其灵活性和成本效益性使得 si823x 系列非常适合 mosfet/igbt 门驱动器隔离应用。

因此，在逆变电路的应用中，世强si823x不仅实现了隔离功能、驱动功能，还可以实现pwm输入、互补输出功能。另外，它还具备多个保护功能。具体有如下特点：

n  一个封装内集成了两个完全隔离的驱动器；

n  最高 5 kvrms 输入到输出隔离；

n  最高 1500 vdc 峰值驱动器到驱动器差分电压；

n  hs/ls 和双驱动器版本；

n  最高 8 mhz 切换频率；

n  0.5 a 峰值输出 (si8230/1/2)；

n  4.0 a 峰值输出 (si8233/4/5/6)；

n  60 ns 最大传送延时；

n  独立 hs 和 ls 输入或 pwm 输入版本；

n  瞬态抑制 >30 kv/μs；

n  重叠保护和可编程死区时间；

n  工作温度范围：–40 至 125 °c；

n  通过ul/vde/csa 认证；

n  符合rohs标准。
